Связь между диаметром трубы, расходом, расходом и давлением

Прежде всего, расход = расход × внутренний диаметр трубы × внутренний диаметр трубы ×π÷ 4; таким образом, расход и расход могут, по сути, определить другой параметр, зная его.

Но если известны диаметр трубы D и давление внутри трубы P, можно ли рассчитать расход?

Ответ такой: найти расход и расход жидкости в трубе пока не получится. Вы представляете, что на конце трубы стоит клапан, и когда он закрыт, в трубе имеется давление Р, а скорость потока в трубе равна нулю.

Итак, скорость потока в трубке определяется не давлением в трубке, а наклоном давления в трубке вниз по ходу движения. Поэтому обязательно укажите длину трубы и какова разница давлений на обоих концах трубы, чтобы определить расход и расход трубы.

Если с точки зрения качественного анализа связь между давлением и расходом в трубе прямо пропорциональна, то есть чем больше давление, тем больше расход. Скорость потока равна скорости потока, умноженной на сечение. На любом участке трубы давление поступает только с одного конца, то есть направление давления одностороннее, и при его закрытии на выходе по направлению давления (закрыт клапан) жидкость в трубе находится в запрещенном состоянии. Когда выпускное отверстие открыто, его скорость потока определяется давлением в трубе.

Для количественного анализа можно установить манометр, расходомер или измерить пропускную способность путем экспериментов на гидравлической модели. Для расхода напорной трубы его также можно получить расчетным путем, этапы расчета следующие:

1. Рассчитайте удельное сопротивление S трубопровода. Если это старая чугунная труба или старая стальная труба, вы можете использовать формулу Шевелева для расчета удельного сопротивления трубопровода s=0,001736/d^5,3 или использовать для расчета s=10,3n2/d^5,33 или свериться с соответствующей таблицей;

2. Определить разницу напоров H=P/(ρg) между двумя концами трубопровода. Если имеется горизонтальный перепад h (это означает, что начальный конец трубопровода на h выше конца), то H=P/(ρg) h

В формуле: H: в м; P: разница давлений на обоих концах трубы (а не давление на определенном участке), P – в Па;

3. Рассчитайте расход Q: Q = (H/sL)^(1/2)

4, расход V=4Q/(3,1416 * d^2)

Где: Q —— расход, м^3/с;

H —— Разница между напором воды в начале и конце трубы, м;

L — длина от начала до конца трубы, м.

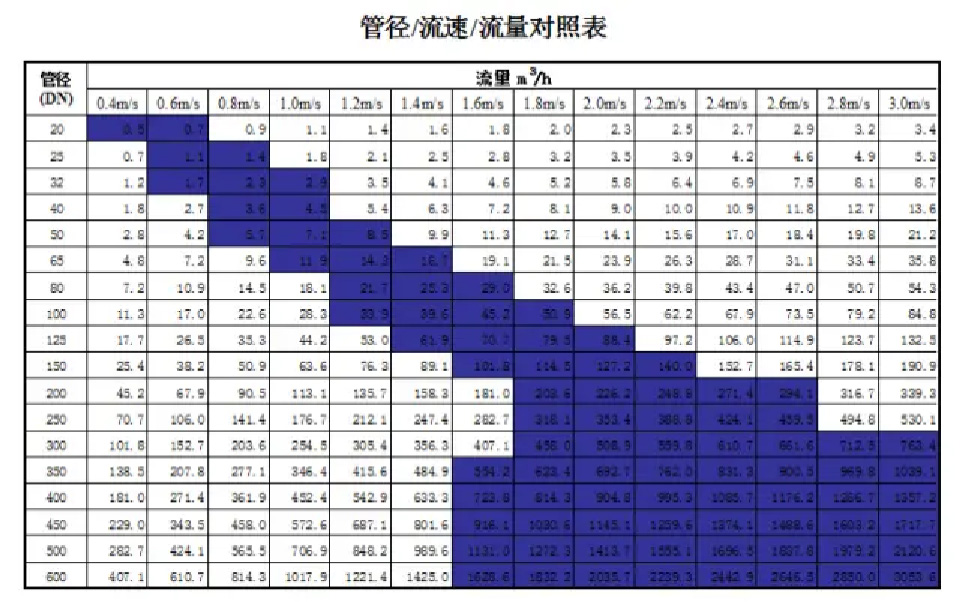

Примечание. В верхнем ряду указана скорость потока.

Большой фрагмент данных в середине приведенной выше таблицы — это трафик

Крайний левый ряд — номинальный диаметр водопроводной трубы.

Вопрос: «Какой выбрать при таком количестве расходов?»

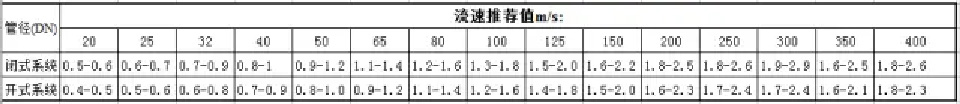

Не торопитесь... Посмотрите таблицу ниже (есть разница между открытой системой и закрытой системой)
