Что делает вспомогательные материалы критически важными для трубопроводных систем?

В промышленных трубопроводных системах Серия вспомогательных материалов Это не дополнительные аксессуары, а основные компоненты, обеспечивающие целостность, стабильность и долговременную надежность уплотнения системы. От фланцевых прокладок и гибких соединителей до трубных хомутов, патрубков и механических фитингов — эти вспомогательные материалы напрямую влияют на несущую способность трубопровода, совместимость сред и циклы технического обслуживания. По данным инженерной практики, около 80% случаев протечек в трубопроводах происходят из-за неправильного выбора вспомогательных материалов или неправильной установки. , а не дефекты в самом материале основного трубопровода. Таким образом, научная разработка серии вспомогательных материалов является основным шагом в обеспечении безопасной эксплуатации промышленных трубопроводных систем в химической обработке, водоочистке, фармацевтическом производстве и смежных областях.

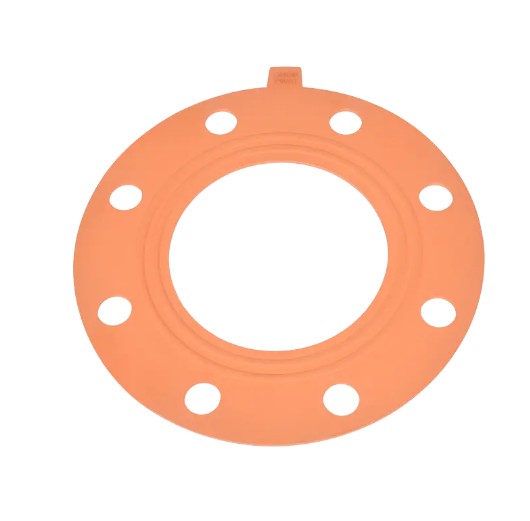

Серия фланцевых прокладок: первая линия защиты систем уплотнений

Фланцевые прокладки являются важными уплотнительными элементами на стыках трубопроводов, предотвращающими утечку среды. В зависимости от состава материала и условий эксплуатации распространенные типы фланцевых прокладок включают ЭПДМ (этиленпропилендиеновый мономер), FPM (фторуглеродный каучук) и композитные прокладки ЭПДМ ПТФЭ, каждая из которых подходит для различных температурных диапазонов и химических сред.

Сравнение характеристик основных материалов прокладок

Система спецификаций и основы выбора

Система спецификации фланцевых прокладок соответствует стандартам номинального диаметра (DN) с общими спецификациями, включая Ду15 (Д20), Ду20 (Д25), Ду25 (Д32), Ду32 (Д40) , охватывающий множество применений от низкого до высокого давления. Выбор должен быть сосредоточен на следующих трех измерениях:

• Медиа-совместимость: При транспортировке сильных кислот или щелочей предпочтительны композитные прокладки из ПТФЭ; в стандартных системах водоснабжения для снижения затрат можно использовать прокладки из EPDM.
• Согласование температуры и давления: Если рабочая температура превышает 150°C или давление превышает PN16, необходимо выбирать металлические прокладки из FPM или спирально-навитые металлические прокладки, чтобы предотвратить старение и выход из строя резины.
• Конфигурация фланцевой поверхности: Фланцы с выступом (RF) подходят для плоских прокладок, тогда как фланцы с наружной и внутренней резьбой (MFM) требуют фиксирующих кольцевых прокладок для предотвращения перекоса при установке.

Серия гибких соединителей: ключевые компоненты для поглощения вибрации и теплового смещения

Между насосным оборудованием и трубопроводными системами гибкие соединители выполняют важнейшую функцию поглощения механической вибрации и компенсации теплового расширения и сжатия. Фланцевые гибкие соединители PPH (гомополимер полипропилена) благодаря своей превосходной химической стойкости стали стандартной конфигурацией для систем химических трубопроводов.

Различия в применении между концентрическими и эксцентричными гибкими соединителями

Концентрические фланцевые гибкие соединители подходят для прямых соединений труб одинакового диаметра, эффективно поглощая осевое смещение 10-15 мм . С другой стороны, гибкие фланцевые соединители с эксцентриковым переходником используются для перехода между трубами разного диаметра с общими характеристиками, такими как Д40×32, Д50×32, Д50×40, Д63×32, Д63×40 , сохраняя гибкую функциональность буферизации при достижении переходов диаметров.

Технические преимущества гибких соединителей PPH

• Химическая коррозионная стойкость: Материал PPH выдерживает большинство химических сред в диапазоне pH от 1 до 14, подходит для травления, гальваники, очистки сточных вод и других высокоагрессивных сред.
• Температурные характеристики: Постоянная рабочая температура до 100°C с кратковременным допуском до 110°C, что соответствует общим требованиям к транспортировке промышленных горячих жидкостей.
• Механическая прочность: Предел прочности на разрыв 25 МПа и предел текучести 22 МПа, что гарантирует отсутствие разрывов и деформаций при гидростатических испытаниях при давлении, в 1,5 раза превышающем номинальное.
• Срок службы: При стандартных условиях эксплуатации гибкие разъемы PPH рассчитаны на срок службы более 50 лет, что значительно снижает частоту технического обслуживания системы.

Серия трубных хомутов и механических фитингов: фундаментальная поддержка при креплении трубопроводов и обслуживании оборудования

Хомуты для труб являются незаменимыми крепежными элементами при монтаже трубопроводов, служащими для ограничения смещения трубопровода, равномерного распределения опорных сил и предотвращения раскачивания трубопровода, вызванного воздействием жидкости. Хомуты для труб PPH обладают той же химической стойкостью, что и сам корпус трубопровода, что позволяет избежать проблем с электрохимической коррозией, обычно наблюдаемых у металлических хомутов.

Характеристики трубного хомута и несущая способность

Серия трубных хомутов охватывает весь диапазон диаметров от От Ду15 (Д20) до Ду50 (Д63) , имеющие защелкивающиеся или затягивающиеся болтами конструкции. На примере хомута Ду32 его стандартная несущая способность составляет не менее 500Н , способный выдерживать динамические ударные силы, возникающие, когда скорость внутреннего потока жидкости достигает 4,5 м/с. В сценариях параллельной прокладки многоуровневых трубопроводов рекомендуется использовать многоуровневую стратегию расположения с сохранением межслойного расстояния на ≥150 мм для облегчения операций по техническому обслуживанию.

Функциональная ценность механических фитингов

Ручки-тяги и фурнитура серии шарниров в основном используются для открывания механизмов на корпусах оборудования и крышках смотровых люков. Сверхпрочные петли из полипропилена, армированного стекловолокном, выдерживают единичную нагрузку 80-120 кг , подходит для часто открытых/закрытых применений, таких как крупное фильтрующее оборудование и люки реакторов. Маленькие петли подходят для сценариев с небольшой нагрузкой, таких как приборные шкафы и шкафы управления, со стандартным расстоянием между монтажными отверстиями 25мм×40мм , совместим со стандартными размерами вырезов из листового металла.

Серия спиральных насадок: основные элементы для эффективной массообмена и распределения

Спиральные форсунки преобразуют жидкость в полый конус или сплошной конус с помощью уникальной конструкции спирального направляющего потока, широко используемой в газоочистке, охлаждении, спринклерных системах противопожарной защиты и башнях химических реакций. Наиболее примечательной их особенностью является исключительная способность против засорения , с диаметром проточного канала, в 3 раза превышающим диаметр выпускного отверстия сопла, что делает их пригодными для систем циркуляционной воды, содержащих взвешенные частицы.

Система технических параметров для спиральных насадок

Соответствие материала сопла и условий эксплуатации

Корпуса спиральных насадок обычно изготавливаются из полипропилена или полипропилена, армированного стекловолокном, с керамическими вставками или вставками из нержавеющей стали 316L для сердцевины насадки. В системах сероочистки дымовых газов (ДДГ), где содержание твердых частиц в суспензии достигает 15%-20% Необходимо выбирать полнопоточные спиральные насадки неуменьшенного диаметра, обеспечивающие минимальный диаметр прохода ≥15 мм. В полупроводниковых системах сверхчистой воды необходимы сопла из ПТФЭ, чтобы содержание извлекаемых ионов оставалось ниже 0,1частей на миллиард .

Серия цветной арматуры: практические решения для управления идентификацией и визуализации системы

Цветные трубопроводные фитинги используют разные цвета для различения типов сред или технологических потоков, что служит эффективным средством повышения эффективности управления трубопроводной системой. В крупных промышленных установках стандартизированное цветовое кодирование может сократить время реагирования на техническое обслуживание за счет 30%-40% и значительно снизить риски неправильной эксплуатации.

Рекомендуемые стандарты промышленной цветовой кодировки

• Зеленый: Технологическая охлаждающая вода, системы оборотной воды
• Синий: Сжатый воздух, системы подачи воздуха для приборов
• Желтый: Трубопроводы подачи химикатов, кислотных и щелочных сред
• Красный: Системы противопожарной воды, высокотемпературного пара
• Серый/Черный: Системы дренажа, очистки выхлопных газов
• Белый/Прозрачный: Сверхчистая вода, пищевая среда

Базовый материал цветных фитингов остается стандартным PPH, при этом цвета вводятся в поверхностный слой посредством процессов совместной экструзии или литья под давлением, обычно при толщине 0,5-1,0 мм , не влияя на прочность корпуса или химическую стойкость фитинга. Следует отметить, что в районах с сильным воздействием ультрафиолетового излучения на открытом воздухе следует выбирать УФ-стабилизированную цветную маточную смесь, чтобы предотвратить выцветание цвета, которое может поставить под угрозу эффективность идентификации.

Системная интеграция и стратегия выбора

Выбор Серия вспомогательных материалов не следует проводить изолированно, а проектировать в координации с основной системой трубопроводов. Ниже приведены проверенные стратегии выбора из инженерной практики:

Метод анализа затрат общего жизненного цикла

При сравнении решений по вспомогательным материалам внимание не должно ограничиваться только первоначальными затратами на закупку; Необходимо рассчитать общую стоимость жизненного цикла (LCC). В качестве примера рассмотрим химические трубопроводы DN50, хотя первоначальная стоимость композитных прокладок EPDM PTFE составляет примерно на 40% выше чем стандартные прокладки из EPDM, в условиях высококоррозионной эксплуатации их цикл замены увеличивается от 6 месяцев до более 3 лет, что снижает затраты на комплексное техническое обслуживание более чем 60% .

Проверка матрицы совместимости

Создание матрицы совместимости медиа-материалов является важным шагом во избежание ошибок при выборе. Например, при транспортировке хлорсодержащего отбеливателя (концентрация гипохлорита натрия >10%) прокладки из EPDM быстро стареют и растрескиваются, поэтому вместо них требуются материалы из ПТФЭ или FPM. В системах горячего водоснабжения при температуре выше 80°C степень остатка при сжатии FPM (<15%) значительно превосходит EPDM (>25%), что обеспечивает долгосрочную надежность уплотнения.

Стандартизация и оптимизация запасов

Рекомендуется стандартизировать спецификации вспомогательных материалов для четырех диаметров основания: Ду15, Ду25, Ду50, Ду100 — охват более 80% сценариев применения. Уменьшив разнообразие спецификаций, можно снизить затраты на запасные части. 35%-50% , одновременно сокращая время мобилизации материалов при аварийных ремонтах. Для нестандартных требований в особых условиях эксплуатации рекомендуется зарезервировать 10%-15% Коэффициент настройки для обеспечения гибкости при проектировании системы.
