Какая среда протекает через шаровой клапан?

Распространенные типы сред, переносимые шаровыми кранами

Шаровые краны располагаются в центре большинства трубопроводных изделий, поскольку четверть оборота обеспечивает герметичное перекрытие с низким сопротивлением независимо от того, что находится внутри трубы. На практике проходящие через них средства массовой информации делятся на несколько повторяющихся категорий на промышленных предприятиях.

• Технологическая вода и очищенная вода — контуры охлаждения, линии промывки и питьевая вода общего назначения на производственных предприятиях.
• Кислоты и щелочи — соляная кислота, серная кислота, гидроксид натрия и аналогичные реагенты, используемые при обработке металлов, гальванике и химическом синтезе.
• Растворители и органические химикаты — разбавители, спирты и технологические растворители, используемые в фармацевтическом и биохимическом производстве.
• Сжатый воздух и инертные газы — пневмолинии управления и системы продувки азотом.
• Жидкости высокой чистоты — сверхчистая вода и химикаты для травления, используемые в производстве полупроводников и солнечных панелей, где незначительное загрязнение недопустимо.
• Морская вода и морские жидкости — аквариумные, морские и опреснительные трубы, требующие высокой устойчивости к соли и биообрастанию.

Как материал корпуса определяет совместимость носителей

Пластик, используемый для корпуса и седла клапана, является важнейшим фактором, определяющим, какую среду может безопасно переносить шаровой кран. Металлические фитинги вызывают коррозию или выщелачивают ионы в чувствительные технологические потоки, поэтому пластиковые детали трубопроводов и клапанов являются выбором по умолчанию для линий с тяжелыми химическими веществами или линиями высокой чистоты. В таблице ниже показано типичное соответствие материала и среды.

Помимо базовой смолы, к той же среде подходят такие материалы уплотнений, как EPDM, FPM или PTFE, поскольку корпус клапана, рассчитанный на работу с химическими веществами, настолько хорош, насколько хороша герметизирующая его прокладка. Компания Jiangsu Leiting Precision New Materials, которая поставляет шаровые краны OEM для солнечных панелей, трубопроводов полупроводниковой, химической, металлургической и фармацевтической промышленности, документирует паспорта материалов для каждого клапана, чтобы перед установкой можно было проверить комбинацию смолы и уплотнения на соответствие рабочей среде.

Серия шаровых кранов

Конфигурации с ручным, электрическим, пневматическим, одинарным и двойным соединением удовлетворяют большинству потребностей в транспортировке сред в трубопроводах химической, полупроводниковой и водоочистной промышленности.

Шаровой кран с двойным соединением Beta-PPH

Руководство

Электрический шаровой кран с двойным соединением Beta-PPH

Электрический

Beta-PPH Пневматический шаровой клапан с двойным соединением

Пневматический

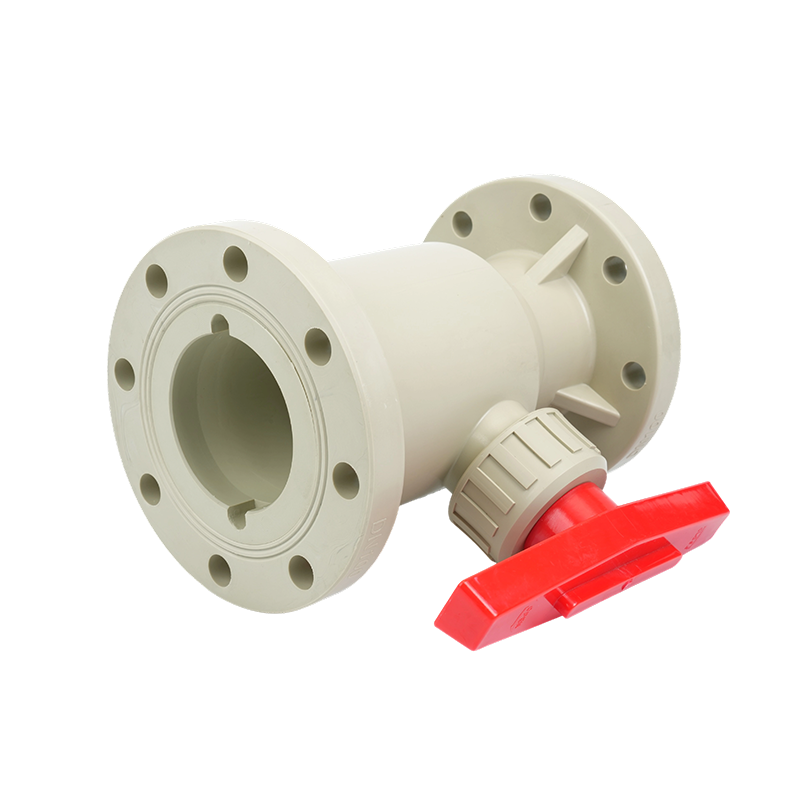

Фланцевый шаровой кран Beta-PPH

фланцевый

Одинарный/двойной пневматический фланцевый шаровой клапан

Одиночный или двухместный

Структурный дизайн и его влияние на медиапоток

Структура клапана меняет то, насколько хорошо данная среда движется через систему, а не только то, из чего сделан корпус. Несколько структурных особенностей имеют наибольшее значение, когда среда агрессивна, вязка или требует строгого контроля потока.

• Полнопроходной шар по сравнению с шаром уменьшенного диаметра — полнопроходная конструкция сохраняет внутренний канал равным диаметру трубы, что снижает перепад давления при работе с вязкими химикатами и суспензиями.
• Двойной союз заканчивается — возможность снятия клапана с линии без разрезания трубы, что полезно, когда среда оставляет следы или накипь, требующую периодической очистки.
• Метод срабатывания — ручные рукоятки подходят для низкочастотного отключения, а электрические или пневматические приводы поддерживают автоматическое дозирование и повторяющиеся циклы для непрерывной технологической среды.
• Фланцевые соединения — обеспечить более жесткое соединение для линий большего диаметра и линий высокого давления, по которым проходят агрессивные или горячие жидкости.

Подбор шарового крана для вашей среды

Выбор подходящего клапана для конкретной среды сводится к четырем проверкам, которые инженеры завода обычно проводят, прежде чем выбрать клапан для новых трубопроводов.

1. 01
   Определите химию среды. Подтвердите концентрацию, температуру и является ли жидкость окислительной, содержащей твердые частицы или высокой чистоты.
2. 02
   Перепроверьте таблицу смол. Сравните среду с данными о устойчивости к PP-H, PPN или PVDF, а не полагайтесь на общие предположения.
3. 03
   Подтвердите совместимость уплотнений. Седла и уплотнительные кольца часто выходят из строя раньше, чем корпус клапана, поэтому используйте EPDM, FPM или PTFE с одной и той же средой.
4. 04
   Подтвердить давление и срок службы. Сравните номинальное давление (PN) с давлением в линии и выберите ручное, электрическое или пневматическое управление в зависимости от частоты циклов.

Отрасли и типичные применения

Поскольку системы пластиковых клапанов избегают проблем с коррозией и выщелачиванием ионов, характерных для металлических фитингов, шаровые краны, изготовленные из PP-H, PPN и PVDF, используются во многих промышленных трубопроводах.
