Какой пластиковый клапан выбрать: мембрана из ПТФЭ или шаровой клапан из ПВХ?

В серия пластиковых клапанов выбор, Мембранные клапаны из ПТФЭ обеспечивают оптимальные уплотнительные характеристики для высококоррозионных сред. , в то время как Шаровые краны из ПВХ обеспечивают превосходную экономическую эффективность и пропускную способность. . Эти два типа являются не простыми заменителями, а взаимодополняющими решениями, адаптированными к различным условиям эксплуатации. Мембранные клапаны превосходно подходят для применения в полупроводниковых и фотоэлектрических системах со сверхчистыми средами, тогда как шаровые краны лучше подходят для систем с высоким расходом и низким давлением, таких как водоочистка и сельскохозяйственное орошение.

Траектория роста мирового рынка пластиковых клапанов

Рынок пластиковых клапанов переживает быстрый рост. Отраслевые данные показывают, что мировой рынок пластиковых ирригационных клапанов вырос с 1,009 млрд долларов США в 2021 году чтобы 1,450 миллиарда долларов США в 2025 году и, по прогнозам, достигнет 2,997 млрд долларов США к 2033 году , представляющий собой совокупный годовой темп роста (CAGR) 9,5% с 2025 по 2033 год. Этот рост в первую очередь обусловлен потребностями в переносе сверхчистых сред в производстве полупроводников, фотоэлектрической промышленности и секторах очистки муниципальной воды.

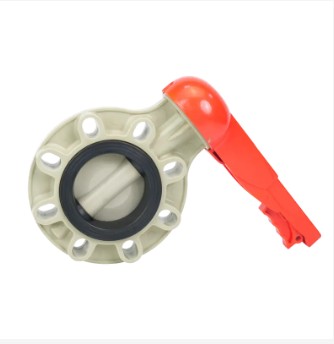

По сегментации материалов на рынке доминируют клапаны из полимеров ПВХ, ХПВХ, ПП и ПТФЭ. Шаровые краны, мембранные клапаны, дроссельные клапаны и обратные клапаны составляют четыре основные категории серии пластиковых клапанов, охватывающие функции двухпозиционного управления, точного регулирования, дросселирования большого диаметра и предотвращения обратного потока соответственно.

Сравнение основных характеристик продукта

Серия пластиковых клапанов включает в себя множество конструктивных форм, при этом мембранные клапаны и шаровые краны образуют четкие технические границы из-за разных сценариев применения. Понимание их основных характеристик является предпосылкой для правильного выбора.

Мембранный клапан из ПТФЭ: прецизионное решение с приоритетом уплотнения

В мембранных клапанах в качестве запорного элемента используется гибкая мембрана, при этом среда контактирует только с корпусом клапана и диафрагмой, создавая путь потока без застойных зон. Их основные преимущества включают в себя:

• Конструкция с нулевыми внешними утечками без необходимости использования сальника, что принципиально исключает потенциальные пути утечек вдоль штока.
• Диапазон температур среды от -40°С до 150°С (материал ПТФЭ), с диафрагмами из EPDM, простирающимися до 250°С
• Устойчив к сильным кислотам и щелочам, способен обрабатывать 98% серная кислота и плавиковая кислота
• Конструкция водосливного типа обеспечивает превосходное управление дросселированием с диапазоном регулирования 20:1

Шаровой кран из ПВХ: экономичное решение с приоритетом потока

Шаровые краны обеспечивают открытие и закрытие за счет вращения сферы, с чрезвычайно низкими коэффициентами сопротивления потоку, приближающимися к прямым участкам трубы в полностью открытом состоянии. К их техническим характеристикам относятся:

• Коэффициент сопротивления потоку всего 0.05 , значительно ниже, чем 0,5 у мембранных клапанов, что сводит к минимуму потери перепада давления.
• Диапазон номинальных диаметров от DN15 до DN300 с явными преимуществами при работе с большими диаметрами.
• Рабочее давление до 1,0 МПа , с улучшенной конструкцией, доступной для более высоких номинальных давлений.
• Быстрое открытие/закрытие на 90 градусов с низким рабочим моментом, подходит для автоматического дистанционного управления.

Ключевые параметры производительности рядом

В следующей таблице сравниваются основные параметры этих двух серий пластиковых клапанов с инженерной точки зрения на основе стандартных условий эксплуатации (температура окружающей среды, чистая вода):

Сценарии применения и рекомендации по выбору

Серия пластиковых клапанов Выбор не должен основываться исключительно на одном показателе производительности, а должен учитывать характеристики среды, условия эксплуатации и общую стоимость жизненного цикла для комплексного суждения.

Когда следует отдать предпочтение мембранным клапанам из ПТФЭ

Мембранные клапаны являются более надежным выбором при соблюдении следующих условий:

• СМИ химикаты высокой чистоты или суспензии с содержанием твердых частиц, требующие нулевого загрязнения, например, доставка плавиковой кислоты при очистке полупроводниковых пластин.
• Низкая рабочая частота (менее 20 циклов в день ) для продления срока службы диафрагмы
• Установки с ограниченным пространством, требующие легких конструкций (мембранные клапаны весят всего от 30% до 40% металлических клапанов)
• Требуется прецизионное дросселирование, например, дозирование химикатов в ваннах для очистки фотогальванической кислоты.

Когда отдавать предпочтение шаровым кранам из ПВХ

Шаровые краны обладают незаменимыми преимуществами в следующих условиях:

• Системы с высоким расходом и низким давлением, требующие контроля потери давления внутри 0,01 МПа , например, магистральные линии муниципального водоснабжения
• Частые циклические операции (более 100 циклов в день ), где износостойкость сферы превосходит
• Требуется быстрое перекрытие — шаровые краны полностью открываются/закрываются с вращение на 90 градусов менее чем за 2 секунды
• Требования к большому диаметру отверстия (свыше DN200), когда шаровые краны превосходят мембранные клапаны как по стоимости изготовления, так и по гидродинамическим характеристикам.

Типичные применения в полупроводниковой и водоочистной промышленности

Применение серии пластиковых клапанов в высокотехнологичном производстве превратилось из вспомогательной роли в критически важную защиту процесса. Ниже приведены два репрезентативных сценария:

Полупроводниковые системы сверхчистой воды

При производстве пластин чистота сверхчистой воды (UPW) напрямую влияет на выход чипов. Мембранные клапаны из ПТФЭ широко применяются благодаря своим характеристикам отсутствия загрязнения:

• Управление входом/выходом для установки обратного осмоса (RO) в системах деионизированной воды
• Точная дозировка плавиковой кислоты и азотной кислоты в процессах мокрого травления.
• Регулировка давления распыления в оборудовании для очистки пластин, требующем контроля колебаний давления в пределах ±0,01 МПа

Такие применения требуют чрезвычайно высокой чистоты клапана, что обычно требует производства в условия чистого помещения и соответствие стандартам тестирования экстрагируемых веществ FDA 177-1520/177-1550.

Муниципальная и промышленная очистка воды

Шаровые краны из ПВХ используются в значительно больших масштабах в системах очистки воды:

• Забор сырой воды и линии обратной промывки фильтров на водоочистных станциях, где шаровые краны от DN150 до DN300 обеспечивают переключение второго уровня.
• Системы дозирования химикатов на очистных сооружениях, например, попеременная подача гипохлорита натрия и гидроксида натрия.
• Системы фильтрации бокового потока градирни, где низкое гидравлическое сопротивление шаровых кранов может снизить потребление энергии насосом за счет от 8% до 12%

Стратегии обслуживания и управление жизненным циклом

Циклы технического обслуживания пластиковых клапанов напрямую влияют на доступность системы. Два типа клапанов демонстрируют существенные различия в плане технического обслуживания.

Основы обслуживания мембранного клапана

Диафрагма является изнашиваемым компонентом; Старение проявляется в виде растрескивания поверхности или упругого разрушения. При работе с чистой водой срок службы диафрагмы может достигать от 5 до 10 лет ; в химических средах, как правило, от 2 до 5 лет ; для абразивных суспензий замена может требоваться каждые от 6 месяцев до 2 лет . Визуальный осмотр рекомендуется проводить каждый раз. 6 месяцев , с проверкой целостности уплотнения каждые 12 месяцев . Основные этапы замены включают в себя:

1. Закройте клапаны на входе и выходе и сбросьте давление до нуля, подтвердив изоляцию системы.
2. Снимите болты крышки, извлеките старую диафрагму и очистите сопрягаемые поверхности.
3. Проверьте плоскостность опорной поверхности диафрагмы; отклонение должно быть меньше 0,05 мм
4. Установите новую диафрагму и затяните болты в диагональной последовательности, контролируя момент затяжки. 8–12 Н·м
5. Выполните циклические испытания закрытого/открытого состояния, чтобы подтвердить отсутствие утечек и бесперебойную работу.

Основы обслуживания шарового крана

Основной причиной отказа шаровых кранов является износ седла, приводящий к внутренней утечке. Интервалы технического обслуживания могут увеличиваться до от 2 до 3 лет , с ключевыми объектами проверки, включая:

• Царапины на поверхности сферы превышают 0,1 мм глубина требует перешлифовки или замены
• Установленное сжатие седла превышает 15% оригинальной толщины триггеры замены
• Ненормально увеличенный рабочий крутящий момент рукоятки (превышающий 15 Н·м ) указывает на внутреннюю переплет, требующую разборки
• Старение уплотнительного кольца проявляется в виде поверхностного упрочнения или растрескивания; профилактическая замена каждые 3 года рекомендуется

Тенденции отрасли и эволюция технологий

серия пластиковых клапанов развивается в сторону модульности, интеллекта и гибридизации материалов. Четыре определяющие тенденции формируют нынешний технологический ландшафт:

Во-первых, прорыв в гибридизации материалов. Некоторые производители увеличили коэффициент армирования стекловолокном, чтобы 30% , повышая предел прочности шарового крана из ПВХ с 50 МПа до 75 МПа сохраняя при этом коррозионную стойкость. Клапаны из материала ПВДФ еще больше расширяют температурные пределы до 280°С , отвечая более строгим требованиям химического процесса.

Во-вторых, быстрозамещающее распространение структур. Ограничительные конструкции с защелкивающейся посадкой для мембранных клапанов сокращают время замены уплотнений с от 30 минут до 5 минут в традиционных структурах, повышая эффективность обслуживания за счет 83% . Эта конструкция теперь охватывает всю серию пластиковых клапанов, что значительно сокращает время простоя производственной линии.

В-третьих, интегрированные решения для подключения. Совместимые конструкции муфт термосварки и быстроразъемных интерфейсов позволяют встраивать пластиковые клапаны непосредственно в пластиковые трубопроводные системы, сокращая количество фланцевых соединений более чем на 10%. 60% и значительно снизить риски утечек. В полупроводниковых системах UPW такая интегрированная конструкция может снизить риск загрязнения твердыми частицами за счет 90% .

В-четвертых, интеллектуальная интеграция мониторинга. В серию пластиковых клапанов премиум-класса начинают интегрироваться датчики давления и модули мониторинга расхода, что позволяет осуществлять удаленную диагностику состояния через интерфейсы DeviceNet или Profinet. Точность прогнозируемого технического обслуживания возросла до более чем 85% , что еще больше продлевает срок службы клапана и сокращает время незапланированных простоев.
